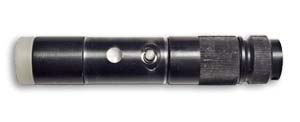

Детектор полярности искры

Предназначен для быстрого определения полярности искры при диагностики двухполярных систем зажигания (DIS), а также для проверки правильности подключения катушек в трамблерных системах. Не требует подключения к внешнему источнику питания (работает автономно от батареек, входящих в комплект).

Схематическое представление детектора.

Видеоролик демонстрирующий работу детектора полярности:


Видеоролик демонстрирующий последовательность действий при определении полярности импульсов и подключении ВВ датчиков:


Для определения полярности необходимо нажать на кнопку (при этом кратковременно загораются оба светодиода информируя об исправности детектора), после чего поднести детектор к ВВ проводу. При наличии высокого напряжения, начинает мигать один из светодиодов: красный - положительная полярность, синий - отрицательная, на основании чего к ВВ проводу подключается емкостной датчик с красной либо синей меткой.

Так как, пересылка батареек в международных почтовых отправлениях запрещена, то для работы детектора необходимо будет приобрести 3 батарейки:
