Альтернативный перевод ЭБУ Bosch 7.9.7+ в режим программирования.
Для программаторов ПБД-5, ПБД-5.2. (Использованы материалы сайта Injvaz (ИнжВАЗ))

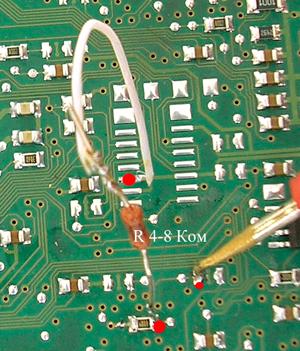

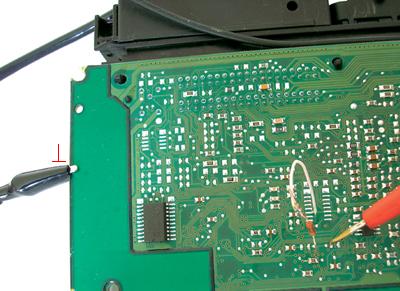

Контрольные точки для подключения отмечены красным. Используется 1 щуп для кратковременного замыкания на массу и запаивается 1 перемычка с резистором. Щуп тоже желательно использовать через токоограничивающий резистор номиналом 4-8 КОм. Масса для щупа - шина по периметру с обратной стороны платы.

- Впаяйте перемычку и прижмите щуп

- Подайте питание на программатор

- Уберите щуп через 2-4 сек............

- По окончании программирования удалите перемычку
