Инженеры компании Pandora разработали эксклюзивный подарок для установщиков современных автосигнализаций - набор инструментов Pandora Pro.
Набор Pandora Pro призван упростить работу автоэлектриков и специалистов по монтажу охранно-сервисных устройств. Данный набор просто незаменим как для профессионалов, занимающихся установкой охранных систем, дополнительного оборудования, ремонтом и диагностикой электрики автомобилей с бортовым напряжением 12 и 24 Вольта, так и автовладельцев, самостоятельно занимающихся ремонтом и дооснащением своих автомобилей.

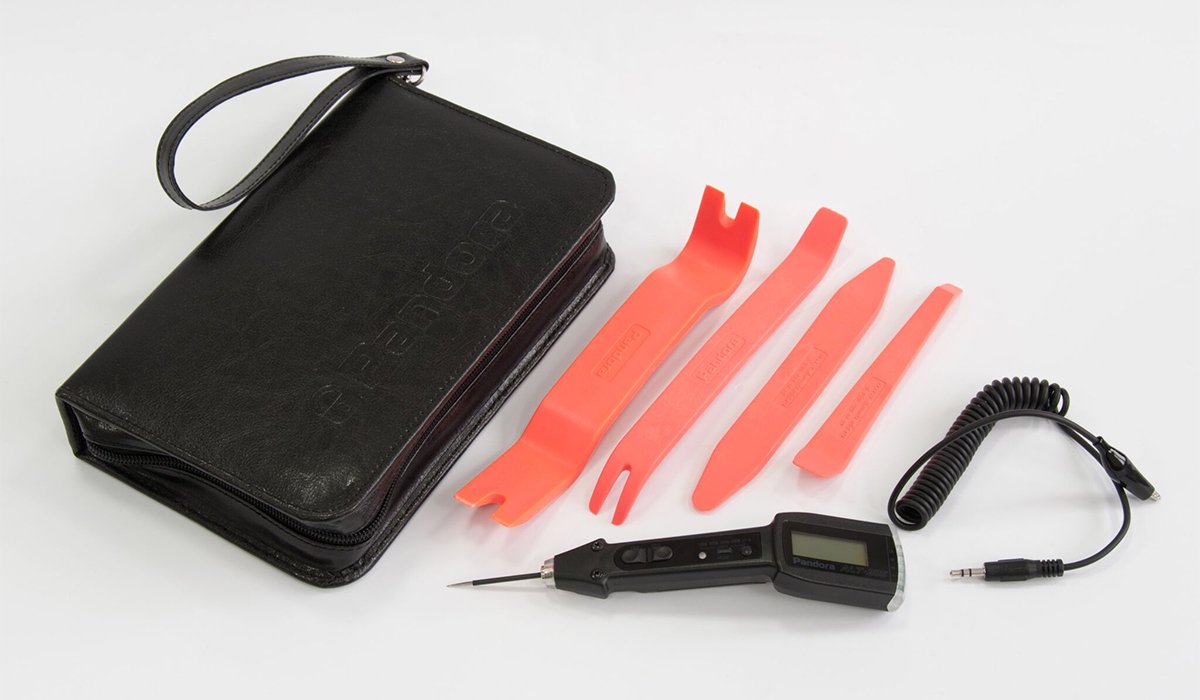

В комплект входит набор инструментов Pandora Intro TK-1 для снятия пластиковых деталей салона, изготовленный из специальных материалов (при использовании этих инструментов риск повреждения деталей сводится к минимуму) и лучший автомобильный пробник-тестер Pandora ALT-205, разработанный таким образом, чтобы практически полностью исключить риск повреждения цепей автомобиля при попытке диагностики и поиске необходимых сигнальных цепей. В Pandora ALT-205 внедрено большое количество специальных программных алгоритмов работы, облегчающих поиск специфических сигналов, цепей подключения, так необходимых при установке охранных систем и дополнительного оборудования. Кроме того, благодаря встроенному microUSB-порту, данный прибор имеет возможность обновления программного обеспечения – новые прошивки с расширенным функционалом доступны на оффициальном сайте.

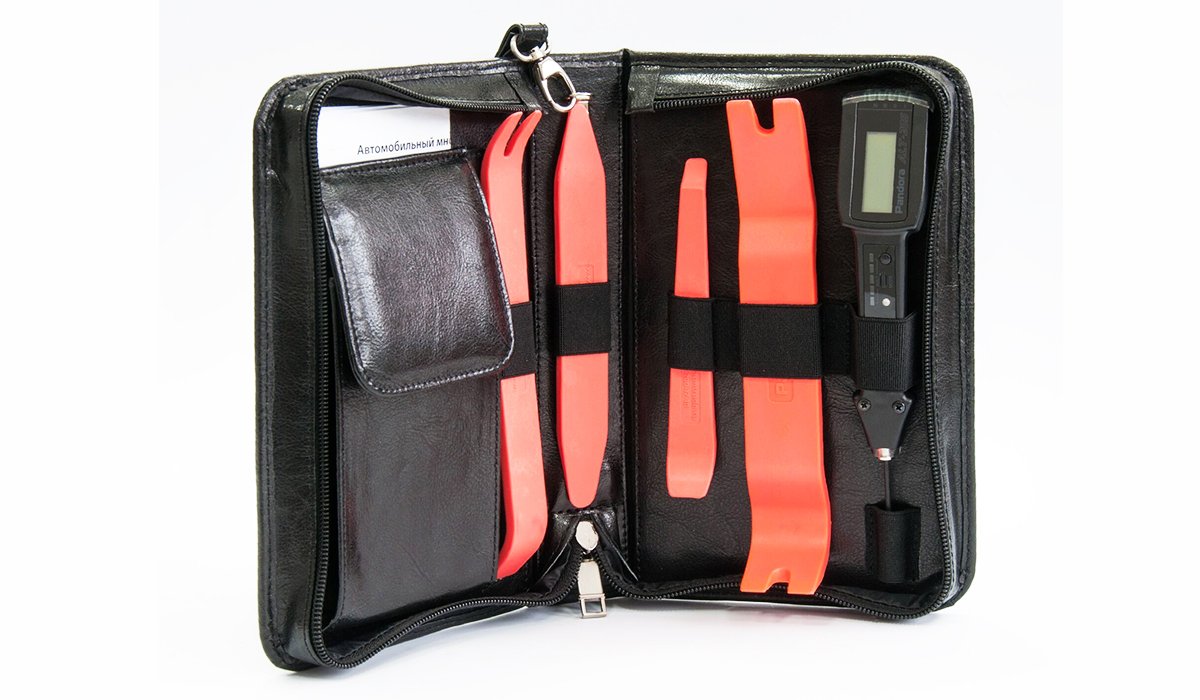

Все инструменты упакованы в небольшую и очень удобную кожаную сумку-чехол. Все инструменты фиксируются вшитыми эластичными держателями, а также имеются специальные карманы для кабеля и расходных материалов, необходимых при работе с электрооборудованием автомобиля
Кроме оригинальной реализации набор обладает привлекательной ценой, дешевле стоимости самого тестера Pandora ALT-205, без инструмента и сумочки.
Пробник предназначен для профессионального использования специалистами по автомобильной электронике в процессе ремонтно-монтажных работ со штатным электронным оборудованием современных автомобилей, в том числе оснащенных цифровыми шинами передачи данных CAN, LIN, K-BUS, W-BUS, K-LINE и др. со скоростью передачи данных до 1Mbps.
Использовать ALT-205 можно на авто с 12В и 24В.
Переключение режимов
Режимы переключаются последовательным коротким нажатием кнопки 2 «MODE», светодиодный индикатор 5 отображает выбранный режим.
Удержанием кнопки 2 «MODE» более 2 сек производится переход в меню подрежимов. Последующими короткими нажатиями кнопки 2 «MODE» происходит переключение подрежимов. Подрежимы индицируются на ЖК-дисплее 10 и светодиодном индикаторе 9.
Режим VOLT/SENS
Предназначен для измерения уровня напряжения. Значение напряжения индицируется основным 4-х разрядным цифровым индикатором и двумя дополнительными индикаторами, усредняющими максимальное и минимальное значение напряжения цепи за последние 5 сек. непрерывного измерения.
В данном режиме светодиодный индикатор работы 8 светится зеленым цветом при напряжении на игле меньше 1 В, при напряжении на игле-щупе от 2 до 6 Вольт - оранжевым цветом, при напряжении более 6 Вольт - красным цветом.
Светодиодный параметрический индикатор напряжения 9 имеет пять интервалов значений 3-6-9-12-15 вольт.
При замыкании прибора «на массу» будет звучать низкий тоновый сигнал.
Во время измерения есть возможность проверить изменение напряжения в цепи подключением нагрузки 50 Ом или 1кОм (кнопки 3 и 4).
Диапазон измеряемых напряжений 0,5-36 В с точностью 0,5%. 0,01-0,5 В с точностью 2%.
- включение/выключение звуковой индикации при замыкании щупа на массу
- тоновую индикацию об уровне напряжения (изменение тона сигнала в зависимости от напряжения на игле-щупе пробника)
- световую индикацию (при включении данного режима уровень напряжения на игле отображается светодиодным индикатором 11 с градацией 3-6-9-12 В)
Режим TAHO/DATA
Предназначен для работы с сигнальными цепями автомобилей с синусоидальной формой сигнала или сигнала с импульсами прямоугольной формы, а также начального распознавания линий передачи данных. Используется для поиска тахометрических импульсов, импульсных цепей датчиков.
Режим PULSE TIMING
Предназначен для измерения длительности и полярности одиночного импульса.
Прибор позволяет измерять импульсы длительностью от 1 мсек до 60 сек., в диапазоне напряжений от 0В до 30В.
Подключите прибор к измеряемой цепи, коротко нажмите кнопку 3 или 4, при этом прибор зафиксирует текущее напряжение цепи и перейдет в режим ожидания импульса, на экране появится надпись READY.
При появлении импульса прибор зафиксирует его полярность, длительность, а также отобразит минимальное и максимальное значения напряжений.
В случае, если длительность импульса превышает 60 сек. прибор выдаст сообщение об ошибке - ERROR.
Замена, регулировка длины иглы-щупа пробника
Открутите гайку, извлеките иглу-щуп, установите новую иглу вместо прежней. При необходимости укоротите до необходимой Вам длины. Закрутите гайку.
Обновление программного обеспечения
Пробник-тестер Pandora ALT-205 имеет возможность обновления программного обеспечения с помощью разъема microUSB. Для обновления программного обеспечения необходимо скачать свежую версию прошивки и программу Pandora Alarm Studio
Порядок обновления програмного обеспечения:
– Подключите с помощью кабеля microUSB->USB пробник-тестер к персональному компьютеру (Pandora ALT-205 должна находится в выключенном состоянии)
– Запустите программу Pandora Alarm Studio. После запуска программа определит подключенное устройство и перейдет к окну выбора обновления программного обеспечения
– В диалоговом окне «Загрузить из файла» выберете нужный файл прошивки и нажмите кнопку «Записать»
– После завершения загрузки прошивки, отключите пробник-тестер Pandora ALT-205 от компьютера.
